Diagrama de Moagem320 TON/24HS
Projeto completo de moagem de trigo com capacidade de 320 TON/24HS para a S.A Moageira e Agrícola — Irati (PR)
Resumo Executivo
Visão geral da proposta para equalização com outros fornecedores
Dados do Projeto
005/0093/26
S.A Moageira e Agrícola
Irati (PR)
Linha Titanium
320 TON/24HS
10/02/2026
Condições Comerciais
10 dias
270 dias úteis
Conforme negociação
CIF — Incluso (frota própria Idugel)
12 meses após startup ou 18 meses após entrega
Equipe própria com cobertura nacional
Composição do Investimento
| Item | Fornecedor | Valor |
|---|---|---|
| Equipamentos s/ IPI | Grupo Idugel | R$ 25.641.925,35 |
| IPI | — | R$ 81.865,39 |
| Equipamentos c/ IPI | Grupo Idugel | R$ 25.723.790,74 |
| Automação Completa (Turn Key) | WEF Engenharia | R$ 6.882.000,00 |
| INVESTIMENTO TOTAL | R$ 32.605.790,74 | |
Processo de Moagem
Fluxo completo desde a recepção do trigo até a expedição do produto final
Exemplo ilustrativo

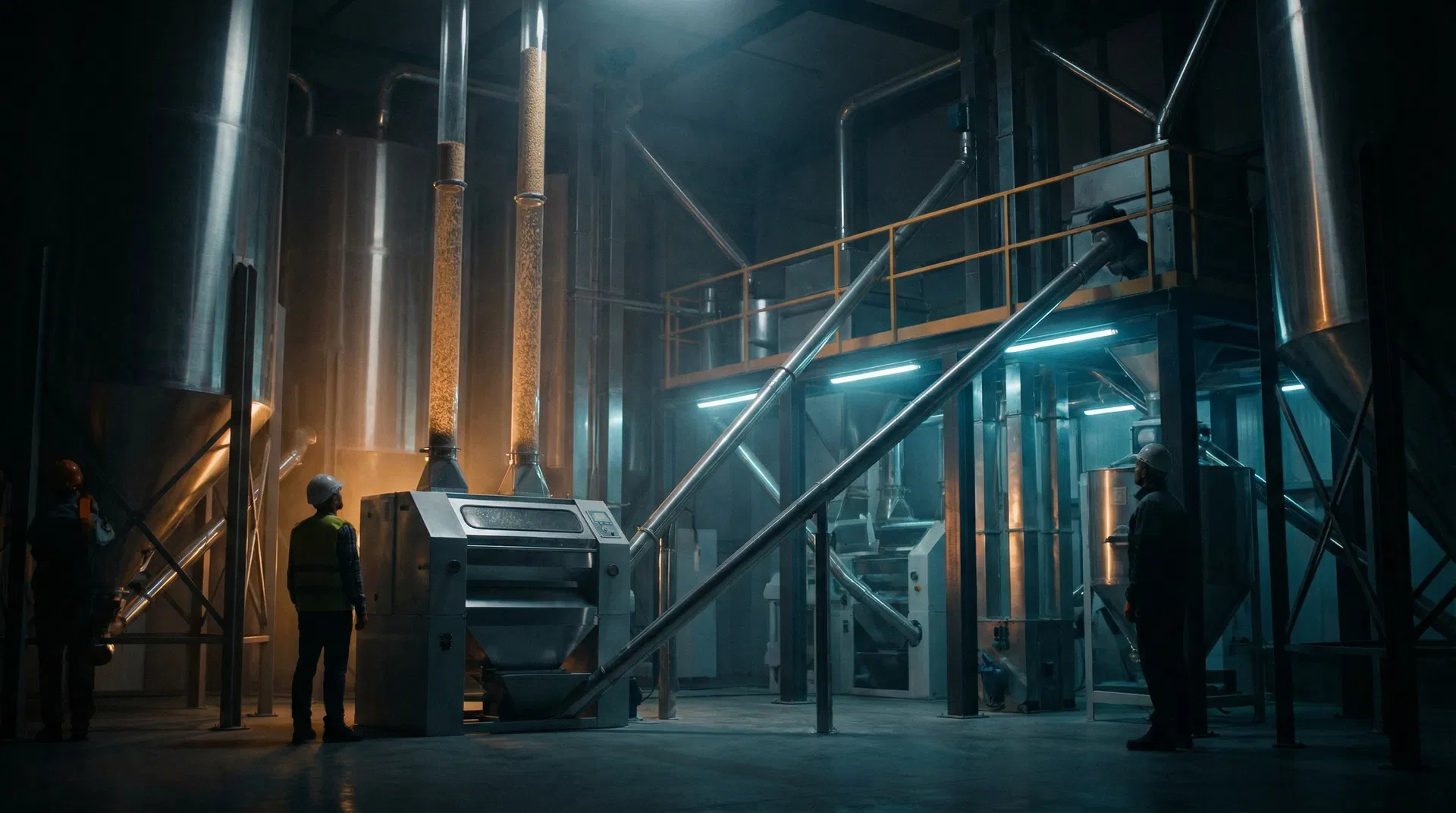

Exemplo de Visão 3D do Complexo de Moagem — Linha Titanium
Somente ilustrativo — Grupo Idugel — Tecnologia em Processo de Moagem
Recepção e Armazenagem
Recepção do trigo com pesagem e armazenagem em silos dedicados.
1ª Limpeza
Separação de impurezas com máquina combinada, polidor intensivo, classificador óptico e canal de aspiração.
Condicionamento
Adição controlada de água por leitura de umidade do grão e molhador eixo duplo para preparo ideal.
2ª Limpeza
Silos de descanso com dosadores ponderais Horizon (Platinum) para mistura precisa e segunda limpeza.
Moagem
15 Bancos de Cilindros Titanium com sistema EasyTake® e EasyClean, turbo desintegradores e transporte pneumático.
Peneiração e Classificação
3 Plansifters de alto rendimento, 4 Sassores Titanium Inox, batedores e terminadoras horizontais.
Armazenagem de Farinha
12 silos de farinha com extratores vibratórios, roscas extratoras e sistema de pesagem por tipo (F1, F2, F3).
Armazenagem de Farelo
8 silos de farelo com extratores vibratórios, roscas extratoras e válvulas de segurança.
Tecnologia de Ponta em Moagem
O sistema de moagem Linha Titanium utiliza bancos de cilindros de última geração, com capacidade de processamento de 320 toneladas em 24 horas. A combinação de trituração progressiva, classificação por plansifters e purificação por sassores garante a máxima extração de farinha com qualidade superior.
Equipamentos
Detalhamento técnico de todos os 19 sistemas e equipamentos da proposta
Total Equipamentos Idugel
19 sistemas — Incluindo IPI e transporte CIF
Dados Técnicos de Moagem
Especificações técnicas do projeto — dados complementares serão adicionados em breve
Capacidade
Capacidade de Moagem
Capacidade Horária
Regime de Operação
Taxa de Extração de Farinha
Moagem
Comprimento de Moagem
Superfície de Peneiração
Nº de Passagens de Moagem
Relação Comprimento/Capacidade
Elétrico
Potência Instalada Total
Potência Moagem
Consumo Específico
Tensão de Alimentação
Pneumático
Vazão de Ar Total
Pressão de Ar Comprimido
Estrutural
Área Ocupada Estimada
Nº de Pavimentos
Os dados técnicos detalhados serão preenchidos conforme o avanço do projeto de engenharia. Os valores de capacidade já estão definidos conforme a proposta técnica-comercial.
Cronograma do Projeto
Timeline estimado de 270 dias úteis — do projeto à entrega operacional
Engenharia & Projeto
Detalhamento técnico
Fabricação
Produção dos equipamentos
Transporte & Logística
Entrega CIF no destino
Montagem
Instalação no site
Comissionamento
Startup e entrega
Nota: O cronograma acima é uma estimativa simplificada. O cronograma detalhado com marcos de entrega será elaborado em conjunto com a equipe de engenharia da Moageira Irati após a aprovação da proposta. A faixa de entrega pode variar conforme a complexidade das aprovações e definições do projeto executivo.
Equipamentos Principais
Destaques da Linha Titanium e Platinum — equipamentos de alta performance
Banco de Cilindros Titanium
Linha Titanium
Conjunto de rolos de moagem com sistema automático de alimentação controlado por CLP. Sistema EasyClean para limpeza facilitada e EasyTake® para troca de rolos em menos de 30 minutos. Revestimento interno em aço inoxidável. Design diferenciado com portas transversais.
Plansifter Titanium
Linha Titanium
Plansifter de alto rendimento com até 08 canais e 28 peneiras por canal. Quadros 740×740 com fundo e laterais revestidos em chapa de aço inoxidável. Completo com teares e expulsadores. Contrapeso regulável com mecanismo de bloqueio dos quadros.
Sassor Titanium
Linha Titanium
Sassor Duplo Alto Rendimento EGFD I 49 com alimentação uniforme e contínua. Dois compartimentos com três níveis cada, classificação por fluxo contínuo de ar durante a peneiração. Equipamento nacionalizado (permite FINAME).
Máquina Combinada Titanium
Linha Titanium
Conjuga as funções do separador vibrante (saca pedras) e da pré-limpeza com distribuidor para alimentação e exaustor para aspiração do conjunto. Com regulagens de amplitude e gavetas para troca de telas e peneiras. Ventilador acoplado.
Transportador a Corrente Titanium
Linha Titanium
Transportador a corrente de elo com cabeçote para acionamento, roda dentada para corrente de elos elípticos, guias da corrente de retorno, visor de acrílico incolor. Versões em aço carbono e aço inoxidável. Capacidades de 4,0 a 16,0 T/H.
Dosador Horizon — Linha Platinum
Linha Platinum
Dosador Ponderal Inox para descarga dos silos de grãos e obtenção de misturas. Controle remoto via supervisório ou sistema de automação. Comunicação Profinet e Modbus TCP/IP. Grande precisão e segurança através de correção constante pelo sistema automático.
Automação Industrial
Solução Turn Key em parceria estratégica com WEF Automação Industrial
Parceiro Estratégico
WEF Automação Industrial
039-26SC039-1A
Automação Moinho 320 TON/24H
Escopo do Fornecimento
Plataformas do Sistema
Gerenciamento
Coordenação e gerenciamento completo do projeto de automação

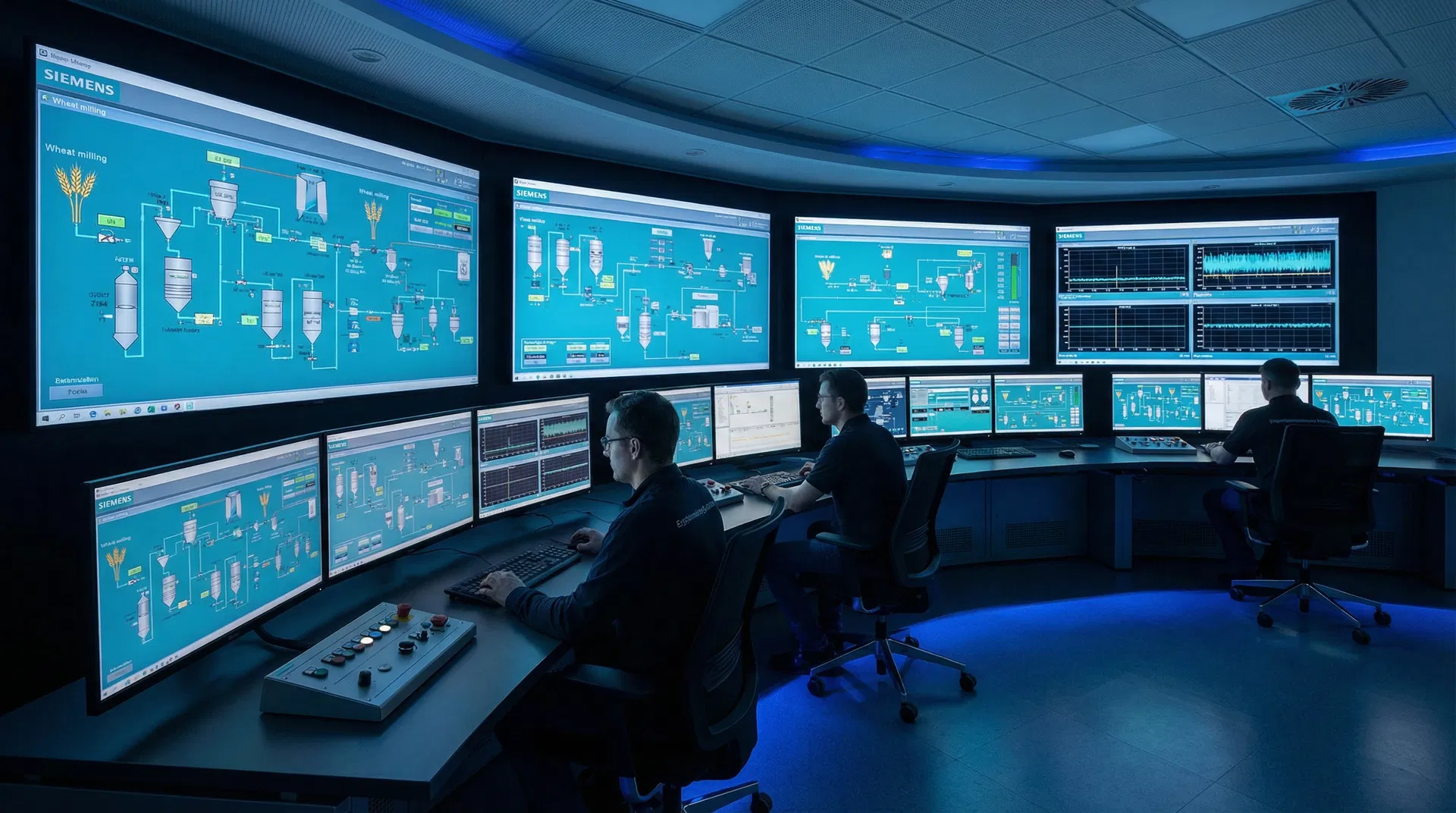

Supervisório (WinCC)
Sistema SCADA WinCC KISS G5 para supervisão e controle em tempo real
PLC (Siemens S7-1500)
Controlador lógico programável Siemens de última geração
CCM (Quadros Motores)
Centro de Controle de Motores — aprox. 23 módulos
Instrumentação (IMI)
Instrumentação de campo completa para monitoramento do processo
Detalhamento do Investimento
Condições da Proposta WEF
150 dias
30 dias
1 ano (engenharia e materiais)
1 ano cortesia — suporte 24h
3 a 4 semanas
Diferenciais Idugel
Por que escolher o Grupo Idugel como parceiro para o seu projeto de moagem
30 Anos de Experiência
Três décadas de expertise em processos de moagem de trigo, com mais de 200 projetos entregues em todo o Brasil e exterior.
Linha Titanium — Tecnologia de Ponta
Equipamentos com design diferenciado, sistema EasyClean, EasyTake® para troca rápida de rolos, revestimento em aço inoxidável e automação por CLP.
Presença Internacional
Unidade de produção na China além de parcerias estratégicas nos Estados Unidos, Turquia, Dinamarca, Itália e África do Sul, garantindo acesso a tecnologias globais com fabricação local.
Fabricação Nacional — Frota Própria
Sede e fábrica em Joaçaba/SC com capacidade produtiva completa. Transporte CIF incluso com frota própria e assistência técnica ágil em todo o Brasil.
Aeronave Disponível
Aeronave disponível para visitas de inspeção dos clientes e assistência técnica emergencial, garantindo agilidade no atendimento.
Engenharia Completa
Projeto completo com cálculos, especificação de equipamentos, diagramas de fluxo, dados esquemáticos, manuais e desenhos em formato 3D.
Equipamento Nacionalizado — FINAME
Equipamentos como o Sassor Titanium são nacionalizados, permitindo financiamento via FINAME/BNDES com condições especiais.
Automação Integrada (Parceria WEF)
Parceria estratégica com a WEF Automação para sistema completo de automação, supervisão e controle do moinho com tecnologia de ponta.
Qualidade de Multinacional. Agilidade Nacional.
O Grupo Idugel oferece a mesma qualidade e tecnologia das grandes multinacionais do setor, com a vantagem da fabricação nacional, suporte técnico ágil, flexibilidade comercial e um relacionamento próximo com o cliente. São 30 anos de experiência comprovada em projetos de moagem de trigo em todo o Brasil.
Investimento Detalhado
Composição completa do investimento por seção — valores para equalização
Equipamentos + Automação + Transporte CIF
Detalhamento por Seção — Equipamentos Idugel
Detalhamento — Automação WEF
Proposta 039-26SC039-1A — Automação Moinho 320 TON/24H
Referências de Clientes
Mais de 30 anos fornecendo soluções para as maiores empresas do setor alimentício no Brasil e no mundo
Grupo Idugel — 30 Anos
Vídeo Institucional
Nossos Clientes
Empresas que confiam na tecnologia Idugel para seus processos de moagem
A lista acima representa apenas uma parcela dos clientes atendidos pelo Grupo Idugel ao longo de 30 anos. Referências completas e visitas a plantas em operação podem ser agendadas mediante solicitação.
Fluxograma de Processo
Visualização detalhada do diagrama de moagem — Projeto 005/0093/26
Visualizador Autodesk
Para visualizar o modelo 3D completo do moinho de trigo (arquivo DWFX), faça o download acima e abra no Autodesk Design Review ou utilize o Autodesk Viewer Online para navegação interativa do fluxograma em 3D.
Galeria de Equipamentos
Equipamentos principais do projeto — clique para ampliar
Banco de Cilindros Titanium
Sistema EasyClean e EasyTake® para troca de rolos em menos de 30 min. Revestimento em aço inoxidável.
Plansifter Titanium
Até 08 canais e 28 peneiras por canal. Quadros 740×740 em aço inoxidável com teares e expulsadores.
Sassor Titanium
Sassor Duplo Alto Rendimento com classificação por fluxo contínuo de ar. Equipamento nacionalizado (FINAME).
Máquina Combinada Titanium
Conjuga separador vibrante e pré-limpeza com ventilador acoplado e regulagem de amplitude.
Transportador a Corrente Titanium
Corrente de elos elípticos com visor de acrílico. Versões em aço carbono e inoxidável. Até 16 T/H.
Dosador Horizon — Linha Platinum
Dosador Ponderal Inox com comunicação Profinet e Modbus TCP/IP. Controle por CLP com servo motor.
Soprador Idugel
Soprador de alta eficiência para transporte pneumático de farinha e farelo.
Selecionador Óptico
Classificador óptico de alta precisão para seleção e separação de grãos por cor e formato.
Elevador de Canecas
Elevador vertical de canecas para transporte de grãos e subprodutos entre andares do moinho.
Filtro de Mangas
Sistema de filtragem para captação de pó e partículas em suspensão no processo de moagem.
Polidor Intensivo
Polidor para remoção de impurezas aderidas ao grão de trigo, garantindo limpeza profunda.
Molhador de Eixo Duplo
Molhador intensivo de eixo duplo para adição controlada de água ao grão antes da moagem.
Adicionador Automático de Água
Sistema automático de adição de água com leitura de umidade do grão em tempo real.
Extrator de Fundo Plano
Extrator de fundo plano para descarga uniforme de silos de farinha e farelo.
Válvula Rotativa
Válvula rotativa de passagem vertical com carcaça, rotor e tampas em ferro fundido nodular.
Válvula Desvio de Fluxo
Válvula para direcionamento e desvio do fluxo de produto nas linhas de transporte.
Ventilador Centrífugo
Ventilador centrífugo de média e baixa pressão para aspiração e transporte pneumático.
Silos Metálicos
Silos metálicos para armazenagem de farinha e farelo com sistema de extração.
Imã Tubular — Separador Magnético
Separador magnético tubular para remoção de partículas metálicas do fluxo de produto.
Canal de Aspiração com Recírculo de Ar
Canal de aspiração com sistema de recirculação de ar para eficiência energética.
Sistema de Pesagem — Balança de Fluxo
Balança de fluxo para pesagem contínua e controle de produção em tempo real.
Turbo Desintegrador e Desagregador
Equipamento para desagregação e desintegração de produto compactado no processo de moagem.
